山東凱斯銳五軸和真假六軸和軟件的介紹介紹

相貫線切割機分三軸五軸和八軸，五軸和八軸為主要推廣的產品。

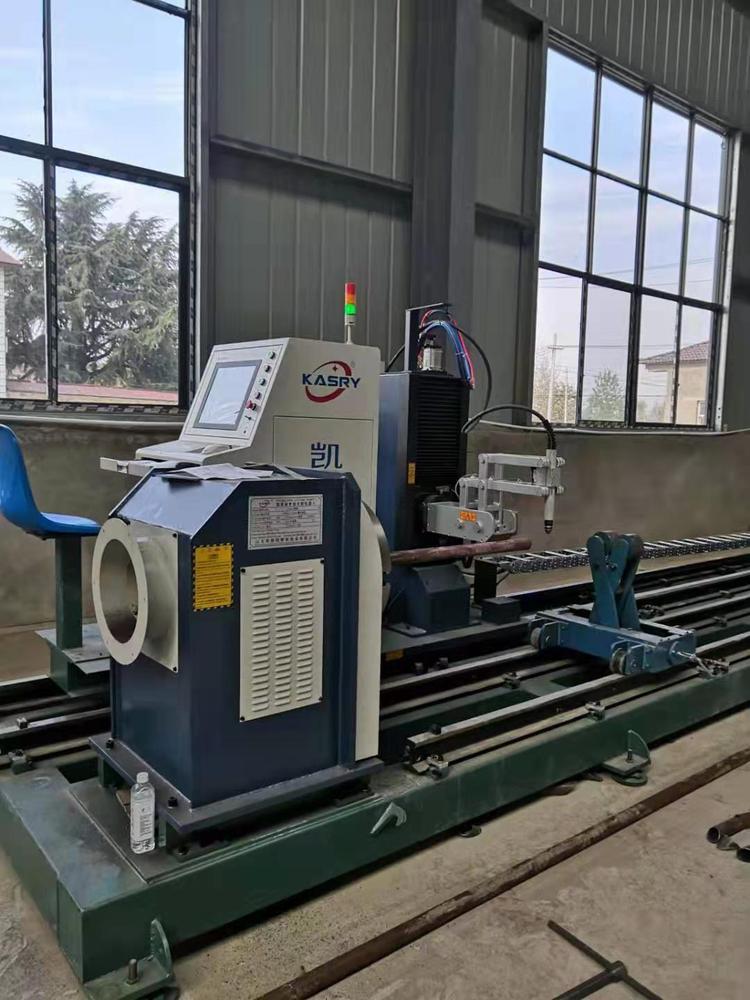

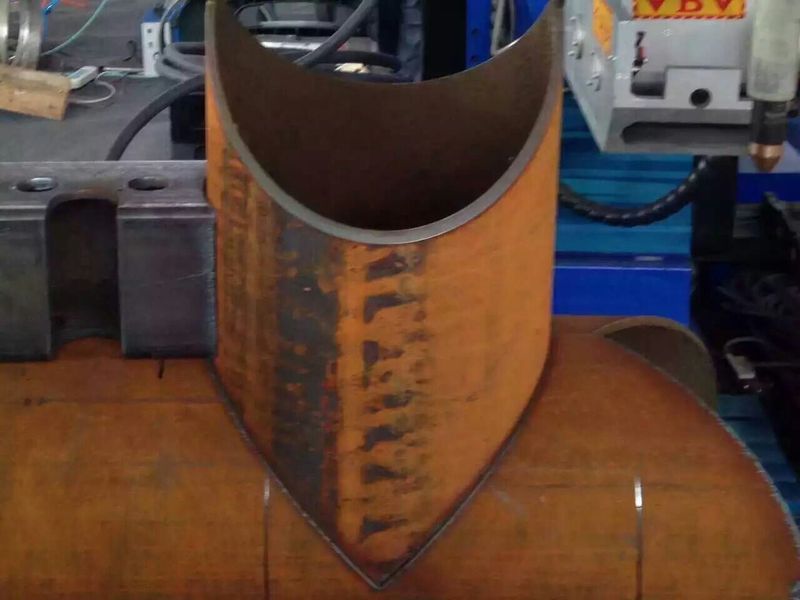

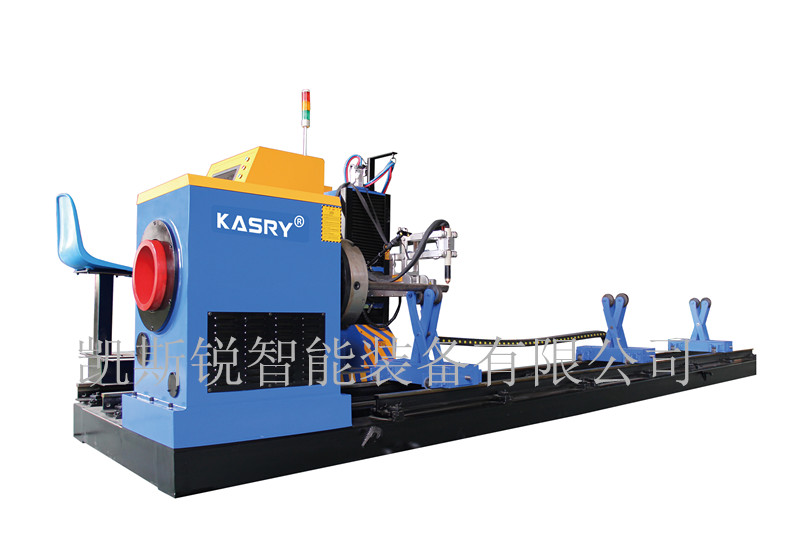

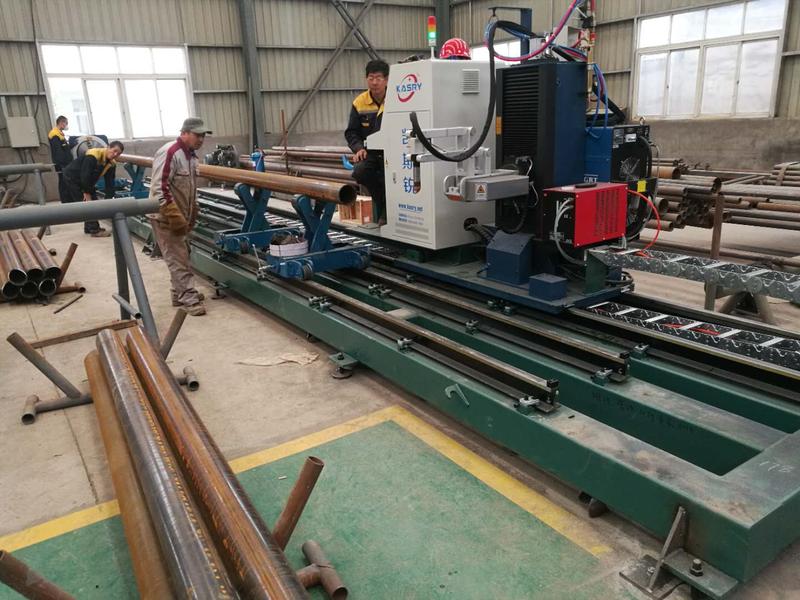

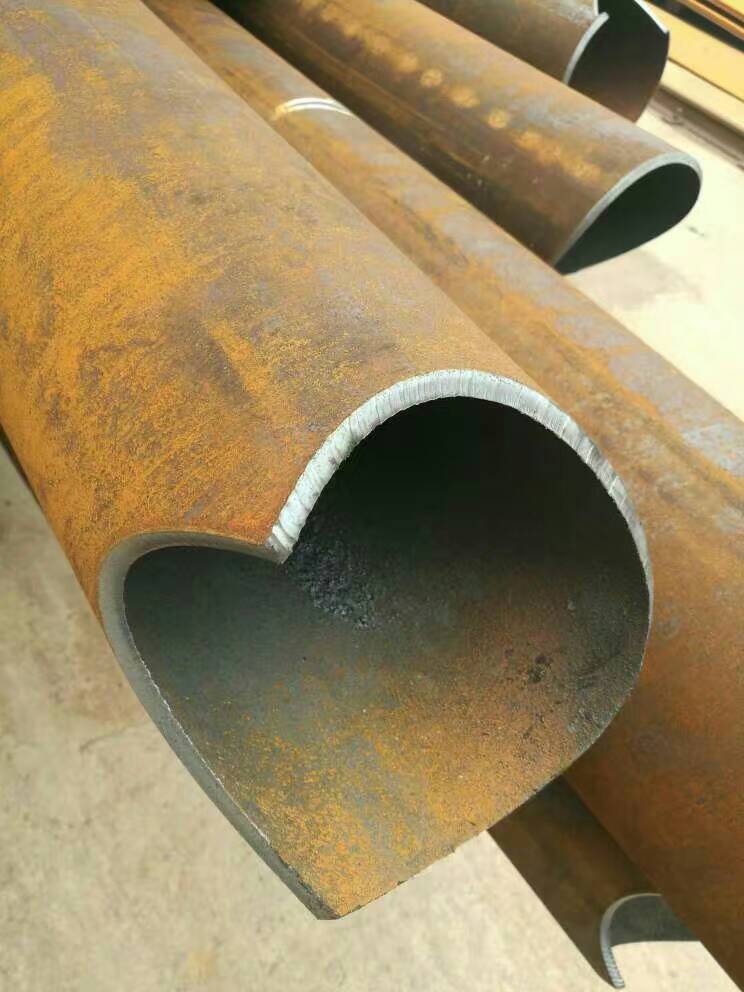

五軸相貫線切割機是我們公司主要推的一款相貫線切割設備，它是一款切割圓管相貫線口型的切割機器，五軸就和字面意思一樣，它是由五個軸組成的，分別是，卡盤旋轉軸，采用日本松下3000W伺服電機，它主要的作用是帶動管材旋轉，提供動力。小車移動軸，采用松下750W伺服電機，他帶動割槍，進行軸向移動。割槍升降軸，割槍軸向擺動軸割槍徑向擺動軸，這三個軸都使用的是松下400W的伺服電機，割槍升降軸主要是來控制割槍與管材的距離的，在切割過程中，這個軸不參與聯動，割槍軸向擺動軸和割槍徑向擺動軸，這兩個軸都是用來給管材進行坡口切割的。我們配備等離子和火焰兩種切割方式，等離子可以切割坡口角度為±45°，火焰切割端部坡口角度為60°，火焰開孔角度為55°。機器有效的切長度為12m，可以根據客戶的需要定制機器長度。

六軸相貫線切割機分真六軸和假六軸。真六軸是在五軸的基礎上添加了一個側移軸，這個軸主要是為了上大管徑的時候防止管材碰到割槍，然后向外側偏移的一個軸。假六軸是在五軸的基礎上添加了一個虛擬檢測軸，這個軸是為了檢測管材的橢圓度。

我們的軟件是自己研發的，后期軟件的免費升級，系統兼容性強，可以兼容Tekla、3D3S、CAD、SolidWorks等第三方軟件。可以接對接Tekla建模，支持批量轉換輸出，有管件拆分，左右置換，鏡像功能。管件拆分指的就是當切割時，一根工件假如是3米，預料還有2米，我們可以在套料的時候把這個管件拆分成一個2米工件和一個1米工件，切割完成之后再進行焊接成為一個3米的工件。有長度優化套料，把圖紙直接導入系統后，軟件會根據同管徑同壁厚的管徑進行計算，并設計出節省原材料的切割方案，使管材減少1%-2%的耗材，減少管件拆分，減少焊接工藝。

也有扭轉套料，扭轉套料是指把管材口型插口型進行交叉套料，從而更加節省原材料的消耗。

我們?cè)O(shè)備配有研華工控機，不用Tekla建模，可以在工控機上通過CAD建模，只要畫出棺材的中心線就可以生成三視立體圖形，操作間的建模速度快，簡單易懂。
