鋼結構采用的設備-龍門直條切割機-H型鋼切割機器人-拼矯焊一體機

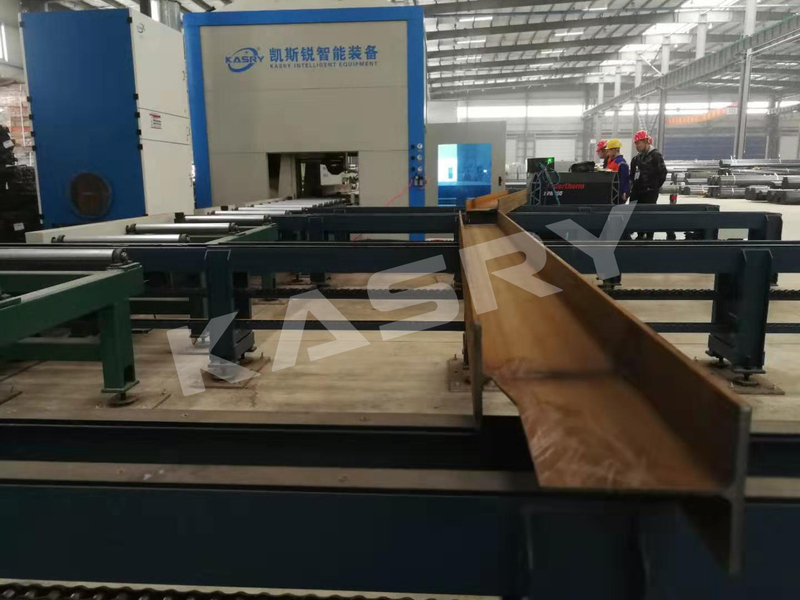

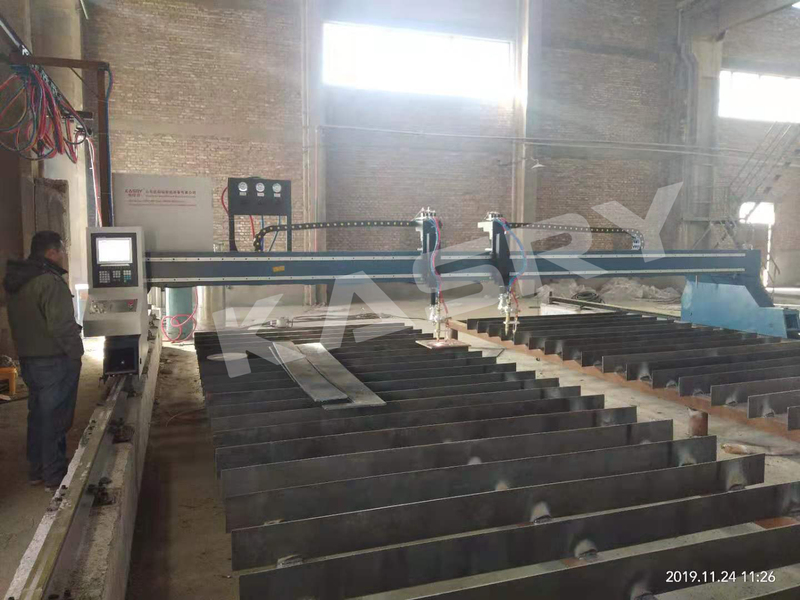

鋼結構工作流程首先是板材的下料，下料我們有龍門直條切割機，機架采用8個厚的鋼板焊接而成，橫梁擋板采用20個厚經過大型龍門銑一次加工而成，還采用鏤空式的焊接工藝，有便于機器的散熱，防止長時間使用，產生熱變形?？v向使用雙邊驅動，兩邊各有一個700W的日本松下伺服電機，橫向采用400W的松下伺服電機，通過鋼絲繩帶動副槍移動。下料完成之后就是拼焊H型鋼，我們有拼矯焊一體機，首先在前端預定位的輸入滾道放置翼板，腹板放在可撐起的地方進初步定位加緊然后人工先固定焊接兩端，傳送到主機部位開始進行焊接，進入矯正區矯正。拼接完成型鋼之后就是H型鋼的冷熱加工了，我們生產都有H型鋼切割機器人，占地9*34米，總共分為儲料區，送料區，切割站，切割站內配有除塵和廢料輸送區，輸出區和卸料區?？偣β?/span>100KW左右。首先是在儲料區自動上料，夾鉗送料軸加緊送料，我們采用300A的大功率等離子進行切割，可以切割翼板腹板開孔和截?cái)?，切割各種口型，我們采用c型機械臂，可以進行對翼板和腹板的坡口切割，我們可以直接對接Tekla，讀取Tekla的建模圖形，套料也有長度套料，線切割短的工件，把長工件留在后面切割，尾料大大于2.5M時，可以實現無尾料切割。我們的清根區有7mm，配有研華的工控機，可以遠程觀看操作設備，配有激光掃描，修復6mm以內的誤差。
