數控平面鉆在鋼結構加工中的優勢和畫圖操作

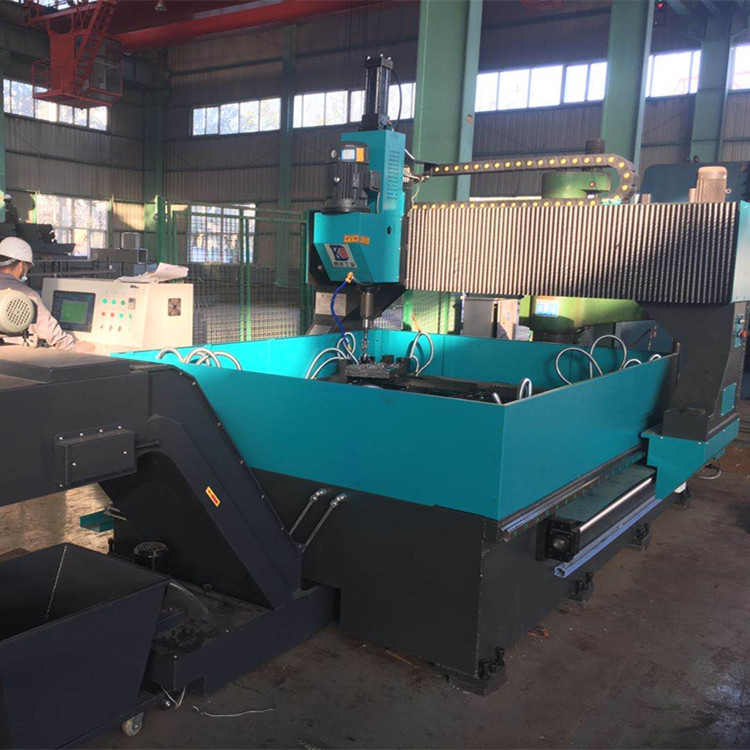

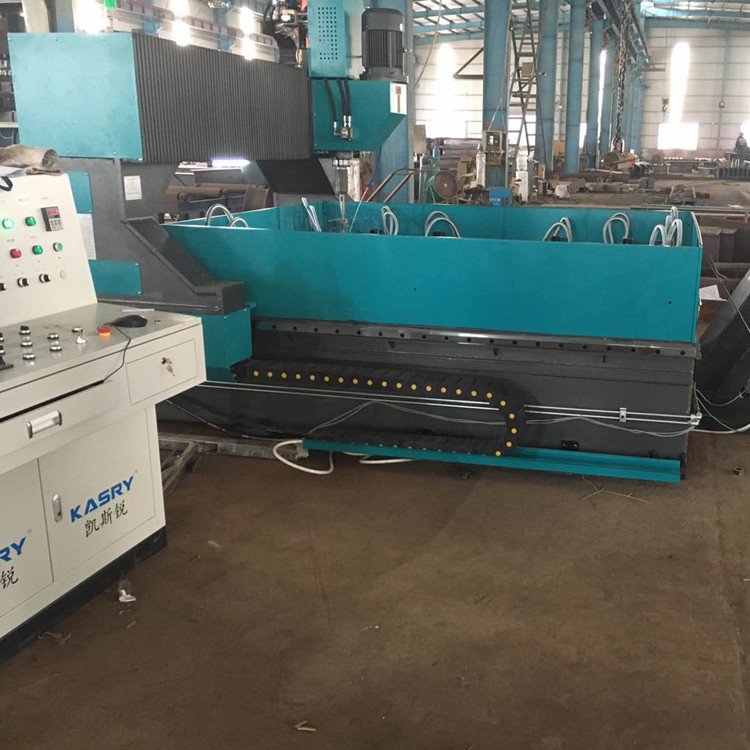

數控平面鉆床是近幾年替代搖臂鉆加工的新型數控鉆床，采用液壓缸將工件固定，龍門帶動動力頭移動進行工作，行程根據工件預先設定，能夠?qū)崿F(xiàn)鉆頭快進—工進—快退的自動轉換，具有加工效率高，結構簡單，維護成本低等優點。結構精巧，使用方便，維護簡單。

數控平面鉆床適用于鋼結構、橋梁、電力通訊鐵塔、熱電站鍋爐支架等行業連結板、地腳板、端頭板、模板、法蘭盤、結構件等零件的鉆孔加工工序。

數控平面鉆床電氣系統，采用PLC+上位計算機全程控制?？蓪?shí)現人機對話、工件程序存貯、機床運行動態監測的窗口，采用全數字式交流伺服電機作為X、Y軸點位控制，采用數字變頻器實現對主軸電機的無級調速自動控制，以適應不同直徑的鉆頭。

該電氣系統還具備一套我公司自行開發的軟件,能夠與局域網連接。該軟件為中英文界面，菜單式輸入，用鍵盤及鼠標操作，方便實用，柔性好且與AutoCAD相兼容，能使對于許多數控系統相當繁瑣的工件程序輸入工作，變得直觀、方便，同時還可存貯大量的工件程序，可隨時調用、加工。具有的監控畫面，能直觀地觀察、修正機床的運行狀態，例如主軸速度、進刀量、位置顯示、故障報警等等。

數控平面鉆床電氣系統基本操作方式

通過我公司提供的計算機編程軟件，將孔的點位坐標、孔徑及所用鉆頭的長度方便地輸入計算機中，上位計算機將自動形成數控加工程序傳給數控系統，同時將不同孔徑鉆頭所對應的旋轉速度進給量等數據傳給PLC，以實現鉆孔自動化。在鉆孔過程中，計算機屏幕時刻顯示所用鉆頭的直徑、長度，并時刻提醒操作者何時該更換鉆頭（三種孔徑的孔鉆完后）。在整個編程、工件加工過程中，操作者始終是在計算機指揮下進行的，大大減少了人為造成的差錯，使其成為高可靠性系統。
