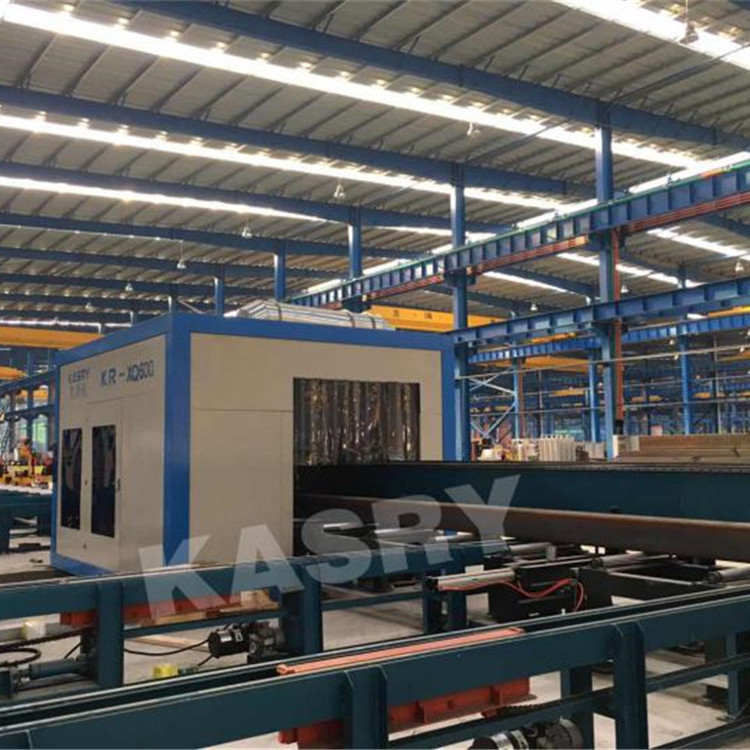

H型鋼切割機結構分析——上料機構

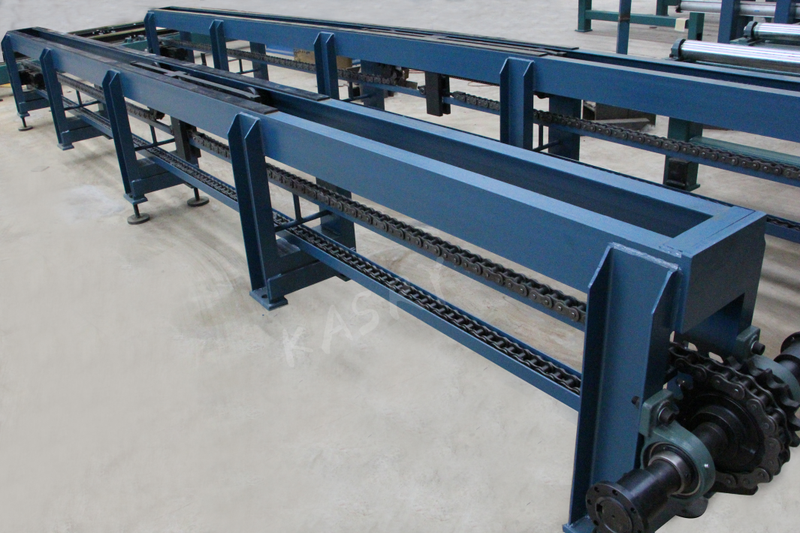

H型鋼切割機的上料機構主要分為輸入和輸出共8組橫移料架機組成物料傳送系統，每組獨立框架式結構槽鋼焊接拼裝，由頂升機構滑塊、傳動鏈條、油缸及輸送馬達構成。

上料機構的主要功能就是型材存儲、上料和工件切割后輸出存儲的功能，通過遠程操作按鈕方便操作，減少人工搬運周轉物料，一次性存儲多根材料，減少車間行車頻繁等待作業，優化作業流程提高生產效率。

H型鋼切割機的上料機構結構說明：

1.通過液壓油缸工作漲緊鏈條，從而使托板升起。

2.托板下的彈簧可在油缸縮回狀態下，使托板回落。

3.液壓馬達驅動鏈輪轉動，使托板前后移動，從而實現物料轉移。
