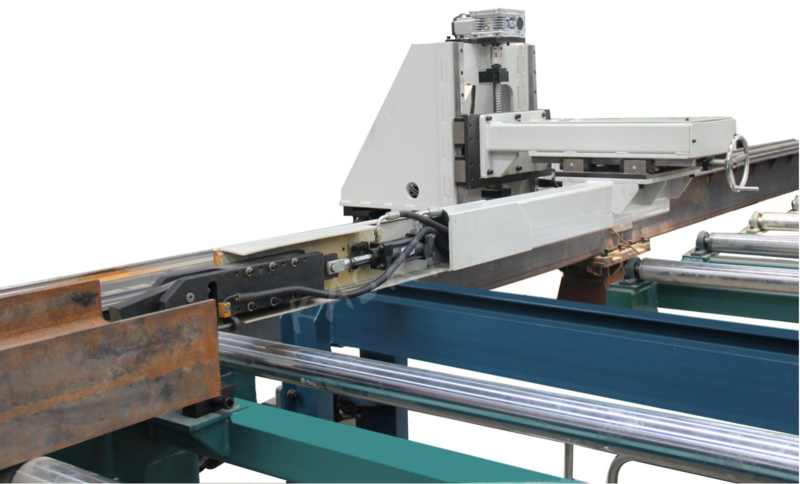

H型鋼切割機結構分析——送料小車

H型鋼切割機的送料小車站主要由直線導軌、齒輪、齒條、精加工橫梁及小車底盤通過伺服電機驅動實現送料定位及夾鉗高度定位，同時配有光電傳感器檢測物料連接系統邏輯編程控制優化動作流程，高速自動提升工作效率。

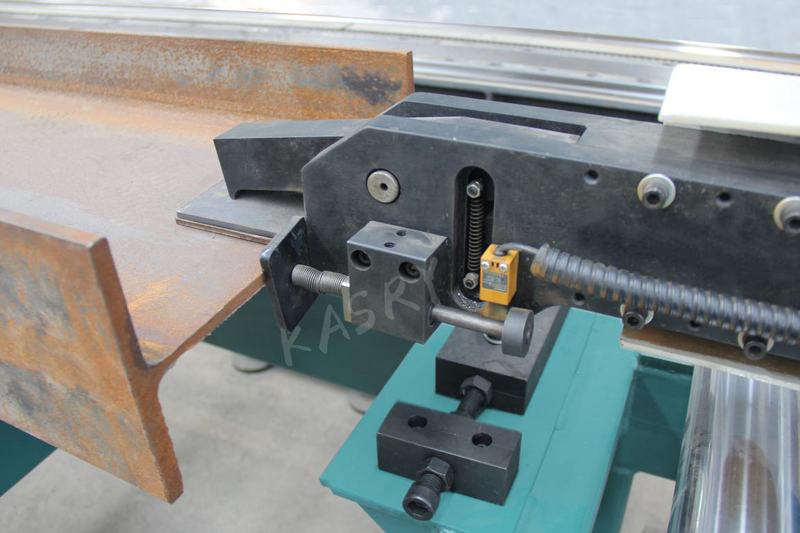

H型鋼切割機液壓夾鉗

主要組成由下鉗口和上鉗口通過油缸前進及后退帶動中間塞板滑動，實現型鋼自動夾緊和松開的功能。

連接控制板卡由軟件進行單獨按鈕操作或者通過自動流程控制，最終實現物料自動化檢測夾緊等功能，液壓控制壓力范圍可調，輸入力矩增大提高夾緊力，保證上下鉗口夾緊型材腹板增加表面附著力。
